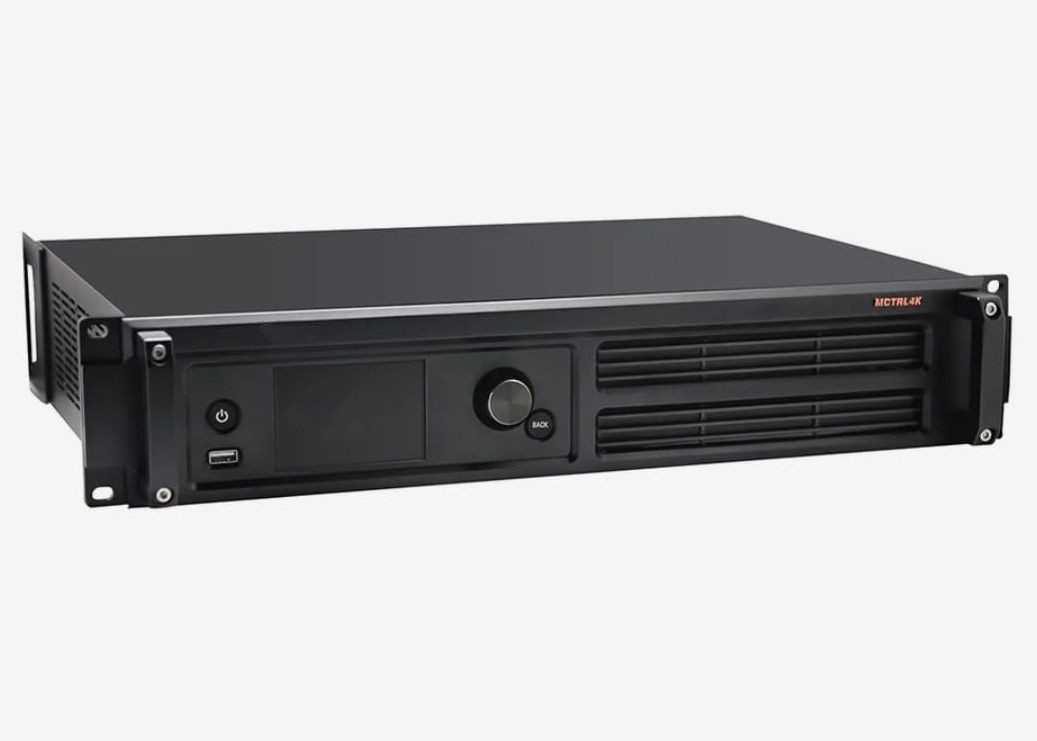

CE MCTRL4K एलईडी डिस्प्ले वीडियो प्रोसेसर नियंत्रक इनपुट वोल्टेज 240V
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | OEM, No brand, customizable |
| प्रमाणन: | CE, RoHS, 3C |
| मॉडल संख्या: | MCTRL4K एलईडी डिस्प्ले नियंत्रक विशिष्टताएँ |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| पैकेजिंग विवरण: | पेपर बॉक्स पैकिंग |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 1000 पीसी / माह |
|
विस्तार जानकारी |
|||
| उत्पाद का नाम: | MCTRL4K एलईडी डिस्प्ले नियंत्रक विशिष्टताएँ | इनपुट वोल्ट: | एसी 100 वी~240 वी-50/60 हर्ट्ज़ |
|---|---|---|---|
| तापमान: | -20 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस | नमी: | 10% आरएच से 90% आरएच, गैर-संघनक |
| DIMENSIONS: | 482.6 मिमी × 372.0 मिमी × 88.1 मिमी | वजन: | 4.6 किग्रा |
| प्रमुखता देना: | सीई एलईडी डिस्प्ले वीडियो प्रोसेसर,240 वी एलईडी डिस्प्ले वीडियो प्रोसेसर |
||
उत्पाद विवरण
MCTRL4K एलईडी डिस्प्ले नियंत्रक विनिर्देश
कंपनी प्रोफ़ाइल
हम HK Brilliance Tech Co., LTD हैं। हमारा मुख्यालय HK, चीन में स्थित है; और हमारा कारखाना शेन्ज़ेन और गुआंगज़ौ, चीन में स्थित है। हमारे पास 10 से अधिक वर्षों का विनिर्माण अनुभव है।हम इस प्रकार के उत्पाद के मॉडल का व्यापक विकल्प प्रदान करते हैं और हम उत्पादों और ब्रांड और लोगो के लिए अनुकूलन का समर्थन करते हैं.
हमारे उत्पादों को दुनिया भर में तेजी से बिक्री का आनंद मिलता है। हमारे पास गुणवत्ता जांच और गुणवत्ता आश्वासन प्रणाली के लिए 3 से अधिक चरण और प्रक्रिया है।प्रत्येक उत्पाद 48 घंटे से अधिक अंतिम प्रदर्शन परीक्षण सुनिश्चित करेगा. अच्छी गुणवत्ता के साथ, ग्राहक हमेशा हमारे उत्पादों के लिए अच्छी प्रतिष्ठा देते हैं।
परिवर्तन इतिहास
| दस्तावेज़ संस्करण | रिलीज की तारीख | विवरण |
| V1.2.0 | 2022-04-01 |
. आरजीबी सीमित से आरजीबी पूर्ण में स्विच करने का कार्य जोड़ा गया। . चरण ऑफसेट फ़ंक्शन जोड़ा गया। |
| V1.1.1 | 2020-07-18 | दस्तावेज़ की सामग्री और शैली को अनुकूलित किया गया। |
| V1.1.0 | 2019-09-04 |
. थ्रीडी फ़ंक्शन जोड़ा. . कम विलंबता फ़ंक्शन जोड़ा. आरजीबी के लिए व्यक्तिगत गामा समायोजन का कार्य जोड़ा गया। . एचएलजी मोड जोड़ा गया. . नियंत्रण कंप्यूटर पर इनपुट स्रोत बिट गहराई सेटिंग्स का कार्य जोड़ा. . कस्टम EDID आयात करने का कार्य जोड़ा गया. . 25 हर्ट्ज फ्रेम दर के लिए समर्थन जोड़ा. कम ग्रेस्केल मोड समायोजन जोड़कर HDR10 प्रदर्शन अनुकूलित किया गया। |
| V1.0.0 | 2019-09-26 |
पहली रिलीज
|
परिचय
प्रमाणपत्र
FCC, CE, UL&CUL, EAC, CB, IC, KC, RCM
विशेषताएं
विभिन्न प्रकार के इनपुट कनेक्टर
- 1x डीपी 1.2
- 1x एचडीएमआई 2.0
- 2x डीएल-डीवीआई
. 16 न्यूट्रिक गीगाबिट ईथरनेट पोर्ट और 4 ऑप्टिकल पोर्ट
डीपी/एचडीएमआई इनपुट के लिए अधिकतम लोड क्षमता 8 है,800,000 पिक्सेल।
डीवीआई इनपुट के लिए, अधिकतम लोड क्षमता 8 है,300,000 पिक्सेल।
एक एकल MCTRL4K की अधिकतम आउटपुट ऊंचाई या चौड़ाई 7680 पिक्सेल है।
उच्च बिट गहराई के इनपुटः 8बिट/10बिट/12बिट
एचडीआर कार्य
HDR10 और HLG समर्थित हैं.
MCTRL4K प्राप्त कार्ड के साथ काम कर सकते हैं
जो एचडीआर का समर्थन करते हैं ताकि छवि को बहुत बढ़ाया जा सके
प्रदर्शन की गुणवत्ता, अधिक जीवंत और
विस्तृत चित्र।
. 3D
MCTRL4K 3D उत्सर्जक के साथ काम कर सकते हैं
EMT200 और 3D चश्मा, जो आपको अनुमति देता है
3 डी प्रदर्शन प्रभाव का अनुभव करें।
व्यक्तिगत गामा समायोजक
10-बिट या 12-बिट इनपुट के लिए, यह कार्य कर सकते हैं
कम ग्रेस्केल स्थितियों में छवि असमानता को प्रभावी ढंग से नियंत्रित करने के लिए व्यक्तिगत रूप से लाल गामा, हरे गामा और नीले गामा को समायोजित करें
अधिक यथार्थवादी छवि के लिए अनुमति देने के लिए संतुलन के ऑफसेट।
. आरजीबी सीमित आरजीबी पूर्ण
यह फ़ंक्शन स्वचालित रूप से रंग परिवर्तित करता है
आरजीबी से आरजीबी पूर्ण तक सीमित इनपुट स्रोत की सीमा ताकि कम ग्रेस्केल स्थितियों में प्राकृतिक काला प्रदर्शित किया जा सके।
. कम विलंबता
जब कम विलंबता और इनपुट स्रोत सिंक्रनाइज़ेशन हैं
सक्षम है, और अलमारियाँ लंबवत रूप से जुड़ी हुई हैं, इनपुट स्रोत और प्राप्त कार्ड के बीच देरी को एक फ्रेम तक कम किया जा सकता है।
दशमलव फ्रेम दरों के साथ इनपुट
23.98/29.97/47.95/59.94/71.93/119 के अनुकूल।88
हर्ज
पिक्सेल स्तर की चमक और क्रोमा कैलिब्रेशन
अल्ट्रा-उच्च संकल्प इनपुट
NVIDIA के साथ अति-उच्च रिज़ॉल्यूशन सेटिंग्स का समर्थन करता है
ग्राफिक्स कार्ड।
. वेब पर स्क्रीन विन्यास
. 10 एमसीटीआरएल4के इकाइयों तक का कैस्केडिंग
तालिका 1-1 कार्यों की सीमाएँ
| कार्य | सीमाएँ |
परस्पर अनन्य कार्य |
| एचडीआर |
. केवल 10-बिट एचडीएमआई इनपुट स्रोतों का समर्थन करता है. प्रत्येक ईथरनेट पोर्ट की लोडिंग क्षमता आधी हो जाती है। . एचडीआर का समर्थन करने वाले प्राप्त कार्ड के साथ काम करना चाहिए. |
NA |
| 3D |
. जब इनपुट स्रोत DVI है, तो DVI1 बाईं आंख के लिए छवियों को लोड करता है, और DVI2 दाईं आंख के लिए छवियों को लोड करता है. जब उन्नत स्क्रीन विन्यास सक्षम है, 3D फ़ंक्शन समर्थित नहीं है. प्रत्येक ईथरनेट पोर्ट की लोडिंग क्षमता आधी हो जाती है। |
कम विलंबता |
| कम विलंबता |
. केवल एचडीएमआई और डीपी इनपुट स्रोतों का समर्थन करता है। प्रत्येक ईथरनेट पोर्ट को कैबिनेट को ऊर्ध्वाधर लोड करना चाहिए। |
3D, GENLOCK |
उपस्थिति
सामने का पैनल
तालिका 1-2 बटन और कनेक्टर्स
| नहीं. | बटन/कनेक्टर | विवरण |
| 1 | पावर बटन | उपकरण को चालू या बंद करें। |
| 2 | यूएसबी | USB ड्राइव से कनेक्ट करें. |
| 3 | एलसीडी स्क्रीन | डिवाइस की स्थिति, मेनू, उपमेनू और संदेश प्रदर्शित करें. |
| 4 | कुंजी | मेनू चुनें, पैरामीटर समायोजित करें, और संचालन की पुष्टि करें. |
| 5 | वापस | पिछले मेनू पर वापस जाएं या वर्तमान ऑपरेशन से बाहर निकलें. |
रियर पैनल
| कनेक्टर का प्रकार | कनेक्टर का नाम | विवरण |
| इनपुट | डीपी 1.2 |
1x डीपी 1.2 समर्थित अधिकतम संकल्पः 4096×2160@60Hz, समर्थित न्यूनतम संकल्पः 640×480@24Hz . कस्टम संकल्प समर्थित अधिकतम चौड़ाईः 7680 पिक्सेल (7680×1080@60Hz) अधिकतम ऊंचाईः 7680 पिक्सल (1080×7680@60Hz) . एचडीसीपी 1.3 संगत समर्थित मानक संकल्पः 1280×1024@(24/25/30/48/50/60/72/75/85/100/120)Hz 1366×768@(24/25/30/48/50/60/72/75/85/100/120)Hz 1440×900@(24/25/30/48/50/60/72/75/85/100/120)Hz 1600×1200@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1080@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1200@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×2160@(24/25/30/48/50/60/72/75/85/100/120)Hz 2560×1600@(24/25/30/48/50/60/72/75/85/100/120)Hz 3840×1080@(24/25/30/48/50/60/72/75/85/100/120)Hz 3840×2160@(24/25/30/48/50/60)Hz . इंटरलेटेड इनपुट स्रोतों के लिए कोई समर्थन नहीं |
| एचडीएमआई 2.0 |
1x एचडीएमआई 2.0 समर्थित अधिकतम रिज़ॉल्यूशनः 4096×2160@60Hz, समर्थित न्यूनतम रिज़ॉल्यूशनः 800×600@30Hz . कस्टम संकल्प समर्थित अधिकतम चौड़ाईः 7680 पिक्सेल (7680×1080@60Hz) अधिकतम ऊंचाईः 7680 पिक्सल (1080×7680@60Hz) एचडीसीपी 1.4 और एचडीसीपी 2.2 संगत समर्थित मानक संकल्पः 1280×1024@(24/25/30/48/50/60/72/75/85/100/120) हर्ट्ज 1440×900@(24/25/30/48/50/60/72/75/85/100/120) हर्ट्ज |
|
1600×1200@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1080@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1200@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×2160@(24/25/30/48/50/60/72/75/85/100/120)Hz 2048×1536@(24/25/30/48/50/60/72/75/85/100/120)Hz 2560×1600@(24/25/30/48/50/60/72/75/85/100/120)Hz 3840×1080@(24/25/30/48/50/60/72/75/85/100/120)Hz 3840×2160@(24/25/30/48/50/60)Hz . इंटरलेटेड इनपुट स्रोतों के लिए कोई समर्थन नहीं |
||
|
डुअल डीवीआई-डी1 डुअल डीवीआई-डी2 |
2x डीएल-डीवीआई प्रत्येक अधिकतम संकल्प 3840×1080@60Hz और न्यूनतम संकल्प 800×600@30Hz के साथ . कस्टम संकल्प समर्थित अधिकतम चौड़ाईः 3840 पिक्सेल (3840×1080@60Hz) अधिकतम ऊंचाईः 3840 पिक्सेल (800×3840@60Hz) समर्थित मानक संकल्पः 1280×1024@(24/25/30/48/50/60/72/75/85/100/120)Hz 1366×768@(24/25/30/48/50/60/72/75/85/100/120)Hz 1440×900@(24/25/30/48/50/60/72/75/85/100/120)Hz 1600×1200@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1080@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1200@(24/25/30/48/50/60/72/75/85/100)Hz 1920×2160@(24/25/30/48/50/60) हर्ट्ज 2560×1600@(24/25/30/48/50/60) हर्ट्ज 3840×1080@(24/25/30/48/50/60) हर्ट्ज 3840×2160@(24/25/30) हर्ट्ज . इंटरलेटेड इनपुट स्रोतों के लिए कोई समर्थन नहीं |
|
| आउटपुट | 1~16 |
16x Neutrik (NE8FBH) गीगाबिट ईथरनेट पोर्ट एक एकल बंदरगाह की अधिकतम क्षमताः 8-बिट इनपुट स्रोतों के लिएः 650,000 पिक्सेल १०-बिट/१२-बिट इनपुट स्रोतों के लिए ३२०,००० पिक्सेल . ऑडियो आउटपुट का समर्थन नहीं ईथरनेट पोर्टों के बीच रिडंडेंसी के लिए समर्थन |
|
ओपीटी1~ओपीटी4 |
4x 10G ऑप्टिकल पोर्ट . ओपीटी1 ईथरनेट पोर्ट 1 से 8 के डेटा का प्रसारण करता है। . ओपीटी2 ईथरनेट पोर्ट 9 से 16 तक के डेटा का प्रसारण करता है। . ओपीटी3 ओपीटी1 का डुप्लिकेट चैनल है। . ओपीटी4 ओपीटी2 का डुप्लिकेट चैनल है। |
|
| नियंत्रण | ईथरनेट | नियंत्रण कंप्यूटर से कनेक्ट करें. |
|
यूएसबी इन-आउट |
. IN: 1x USB 2.0 (प्रकार-बी) कैस्केडिंग MCTRL4K इकाइयों के लिए इनपुट पोर्ट, या डिबगिंग के लिए एक पीसी से कनेक्ट करने के लिए . आउटः 1x यूएसबी 2.0 (प्रकार-ए) कैस्केडिंग MCTRL4K इकाइयों के लिए आउटपुट पोर्ट |
| 10 इकाइयों तक को कैस्केड किया जा सकता है। | ||
|
GENLOCK IN- लूप |
सिंक सिग्नल कनेक्टर द्वि-स्तरीय, त्रि-स्तरीय और ब्लैकबर्स्ट के लिए समर्थन . IN: जेनलॉक इनपुट कनेक्टर . लूपः जेनलॉक लूप आउटपुट कनेक्टर |
|
| शक्ति | AC 100 V~240 V-50/60 Hz | |
नोट्स:
जब इनपुट स्रोत एचडीएमआई या डीपी होता है, तो फ्रंट एंड डिवाइस से 144 हर्ट्ज मजबूर रिज़ॉल्यूशन इनपुट को पार्स किया जा सकता है। इस स्थिति में, लोडिंग क्षमता आधी हो जाती है।
इस उत्पाद को केवल क्षैतिज रूप से रखा जा सकता है।
आयाम
सहिष्णुताः ±0.3 इकाईः मिमी
विनिर्देश
|
विद्युत पैरामीटर |
इनपुट वोल्ट | AC 100 V~240 V-50/60 Hz |
|
नामित शक्ति उपभोग |
30 W | |
|
परिचालन पर्यावरण |
तापमान | -20°C से +60°C |
| आर्द्रता | १०% आरएच से ९०% आरएच, नॉन-कंडेन्सेटिंग | |
|
भंडारण पर्यावरण |
तापमान | -20°C से +70°C |
| आर्द्रता | १०% आरएच से ९०% आरएच, नॉन-कंडेन्सेटिंग | |
|
शारीरिक विनिर्देश |
आयाम | 482.6 मिमी × 372.0 मिमी × 88.1 मिमी |
| वजन | 4.6 किलो | |
|
पैकेजिंग की जानकारी |
ढोने का बैग | 530 मिमी × 420 मिमी × 193 मिमी |
|
सहायक उपकरण बॉक्स |
405 मिमी × 290 मिमी × 48 मिमी सहायक उपकरण: . 1x पावर कॉर्ड . 1x ईथरनेट केबल . 1x यूएसबी केबल . 1x एचडीएमआई केबल . 1x डीपी केबल |
|
| पैकिंग बॉक्स | 550 mm × 440 mm × 210 mm |
वीडियो स्रोत विशेषता
| इनपुट कनेक्टर | विशेषताएं | ||
| बिट गहराई | नमूनाकरण दर | अधिकतम इनपुट रिज़ॉल्यूशन | |
| एचडीएमआई 2.0 | 8बिट |
आरजीबी 4:4:4 YCbCr4:4:4 YCbCr4:2:2 YCbCr4:2:0 |
4096×2160@60Hz (एनवीआईडीआईए ग्राफिक्स कार्ड के माध्यम से सेटिंग) |
| 10 बिट/12 बिट |
आरजीबी 4:4:4 YCbCr4:4:4 |
3840×1080@60Hz | |
|
YCbCr4:2:2 YCbCr4:2:0 |
4096×2160@60Hz (एनवीआईडीआईए ग्राफिक्स कार्ड के माध्यम से सेटिंग) | ||
| डीपी 1.2 | 8 बिट |
आरजीबी 4:4:4 YCbCr4:4:4 YCbCr4:2:2 |
4096×2160@60Hz (एनवीआईडीआईए ग्राफिक्स कार्ड के माध्यम से सेटिंग) |
| 10 बिट/12 बिट | आरजीबी 4:4:4 | 3840×1080@60Hz | |
| YCbCr4:4:4 | |||
| YCbCr4:2:2 | 4096×2160@60Hz (एनवीआईडीआईए ग्राफिक्स कार्ड के माध्यम से सेटिंग) | ||
| दोहरी-लिंक डीवीआई | 8 बिट |
आरजीबी 4:4:4 YCbCr4:4:4 YCbCr4:2:2 |
3840×1080@60Hz
|
नोट्स और चेतावनी
नोट्स के लिए बैटरी
बैटरी को बदलने के लिए नहीं बनाया गया है।
एक बैटरी को आग या गर्म ओवन में फेंकने या बैटरी को यांत्रिक रूप से कुचलने या काटने से विस्फोट हो सकता है।
एक बैटरी को अत्यधिक उच्च तापमान वाले परिवेश में छोड़ने से विस्फोट या ज्वलनशील तरल या गैस का रिसाव हो सकता है।
अत्यधिक कम वायु दबाव के अधीन बैटरी विस्फोट या ज्वलनशील तरल या गैस के रिसाव का कारण बन सकती है।
एफसीसी सावधानी
अनुपालन के लिए जिम्मेदार पक्ष द्वारा स्पष्ट रूप से अनुमोदित नहीं किए गए किसी भी परिवर्तन या संशोधन से उपकरण को संचालित करने के लिए उपयोगकर्ता का अधिकार शून्य हो सकता है।
यह उपकरण FCC नियमों के भाग 15 के अनुरूप है। संचालन निम्नलिखित दो शर्तों के अधीन हैः (1) यह उपकरण हानिकारक हस्तक्षेप का कारण नहीं बन सकता है,और (2) इस उपकरण को प्राप्त किसी भी हस्तक्षेप को स्वीकार करना चाहिए, जिसमें हस्तक्षेप भी शामिल है जो अवांछित संचालन का कारण बन सकता है।
नोटः इस उपकरण का परीक्षण किया गया है और यह पाया गया है कि यह एफसीसी नियमों के भाग 15 के अनुसार कक्षा ए डिजिटल उपकरण के लिए सीमाओं का अनुपालन करता है।इन सीमाओं का उद्देश्य वाणिज्यिक वातावरण में उपकरण का संचालन करते समय हानिकारक हस्तक्षेप के खिलाफ उचित सुरक्षा प्रदान करना है।यह उपकरण रेडियो फ्रीक्वेंसी ऊर्जा उत्पन्न करता है, उपयोग करता है और विकिरण कर सकता है और, यदि उपयोग के निर्देश के अनुसार स्थापित और उपयोग नहीं किया जाता है, तो हानिकारक
रेडियो संचार में हस्तक्षेप।आवासीय क्षेत्र में इस उपकरण का संचालन हानिकारक हस्तक्षेप का कारण बन सकता है, इस मामले में उपयोगकर्ता को अपने खर्च पर हस्तक्षेप को ठीक करने की आवश्यकता होगी.
अन्य
यह कक्षा ए का उत्पाद है। घरेलू वातावरण में यह उत्पाद रेडियो हस्तक्षेप का कारण बन सकता है, इस मामले में उपयोगकर्ता को पर्याप्त उपाय करने की आवश्यकता हो सकती है।
इस उत्पाद को केवल क्षैतिज रूप से रखा जा सकता है।
प्रमाणपत्र
